Sihui Fuji PCBA въведение
Остави съобщение
Sihui Fuji е производител на електроника, насочен към нива на качество от световна класа. Ние можем да предоставим цялостно решение на едно гише от проектиране на печатни платки ~ производство на печатни платки ~ PCBA. Висока надеждност, високо качество и кратки срокове за доставка са това, към което се стремим.

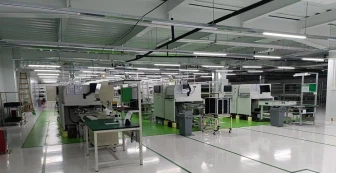

Оформление на завода
SMT производствен капацитет
|
Линия |
Оборудване |
Мин части |
SMT капацитет /H |
Капацитет на линията/M |
|
Ред 1 |
КЕ2060М |
0402 |
|
|
|
Ред 2 |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
Ред 3 |
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
|
RS-1R |
0201 |
47,000 |
26,884,000 |
|
Ред 4 |
RX-8 |
0201 |
100,000 |
57,200,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
|
RS1-XL |
0201 |
47,000 |
26,884,000 |
|
Общ капацитет:300 милиона точки / месец |
||||
|
Линия |
Процес |
Марка |
Модел |
Инженерни способности |
Мин. PCB (L*W) |
Макс печатна платка (L*W) |
|
|
Линия 4 |
Лазерно маркиране |
Руитски |
РТМ-Ц450 |
лазерна маркировка |
±0.02um |
50х50 мм |
450х450 мм |
|
|
Печат |
GKG |
ГКГ-ГЛС |
печат |
±12um/±6σ |
50х50 мм |
870х610 мм |
|
|
SPI |
Синик - Тек |
S8080L |
резолюция |
13ум |
50х50 мм |
630х550 мм |
|
|
SMT 3 комплекта |
ДЖУКИ |
RX-8 / RS-1RS /RS1-XL |
Точност на оста X/Y |
±35um |
50х50 мм |
950х370 мм |
|
|
AOI преди преформатиране |
Синик - Тек |
S510D |
резолюция |
10um |
50х50 мм |
550х450 мм |
|
|
N2 претопяване |
Джингтуо |
JTR-1003N |
Температурна зона |
10 |
Ш:50 мм |
Ш:450 мм |
|
|
AOI след преформатиране |
Синик - Тек |
S510D |
резолюция |
10ум |
50х50 мм |
550х450 мм |
DIP оформление и капацитет
1, Вълново запояване: 3 линии с 4 зони за предварително нагряване нагоре-надолу и N2 устройство, качеството и надеждността на запояване са отлични.
2, Избирателно запояване: 1 линия с висока точност, висока надеждност и малка загуба на спойка.
|
Линия |
Процес |
Марка |
Модел |
Загрейте предварително |
Максимална ширина на печатната платка |
Лента за запояване |
Капацитет (㎡) |
|
ДИП #1 |
вълна |
Ридонг |
ПИК-450 |
4 зона 2 страна |
450 мм |
САК305 |
10,000 |
|
ДИП #2 |
вълна |
Джингтуо |
SMART-450-H |
4 зона 2 страна |
450 мм |
САК305 |
10,000 |
|
ДИП #3 |
вълна |
Джингтуо |
SMART-350-H |
4 зона 2 страна |
350 мм |
САК305 |
8,000 |
|
ДИП #4 |
вълна |
Джингтуо |
SMART-610-H |
4 зона 2 страна |
540 мм |
SAC305 |
15,000 |
|
ДИП #5 |
селекция |
Синруй |
ЮЗ-300Ю |
Минимален размер 50х50 мм |
Максимален размер 300x250 |
САК305 |
1,000 |

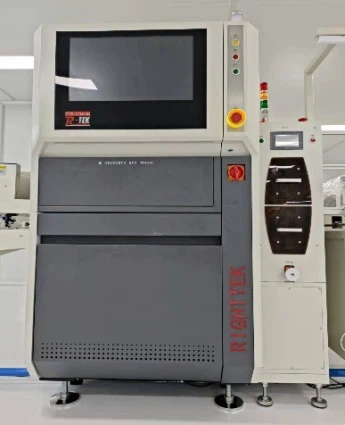

Производствено оборудване
Монтаж JUKI RS-1R
Лазерен маркер

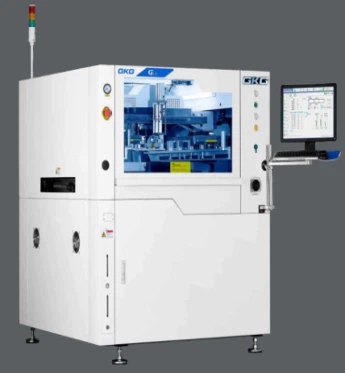

Принтер с паста за запояване
Стелаж за събиране
FA интелигентен измервател
Високомощен рентгенов лъч
Автомобилна навигация
Контролно табло за автомобилен климатик
